ОТЧЕТ О ПРОВЕРКЕ РАБОТОСПОСОБНОСТИ СУХИХ ИСТОЧНИКОВ ПИТАНИЯ РАЗМЕРА D



    Цель работы - проверка реальных нагрузочных характеристик источников питания (ИП) различных фирм-изготовителей.

Сухие ИП напряжением 1,5 В типов R20Р, R20S, R20UР, R20 UМ-1, LR20 АМ1, R20.К6.1ЗА (13S) размера D предназначены для питания портативной радио- и аудиоаппаратуры, электрических фонарей, детских игрушек и других устройств.

    Изучению подверглись 12 различных серийных типов ИП по 2 образца от каждой фирмы-изготовителя.

1. УСЛОВИЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ

    Устройство для испытания ИП содержало 12 пар источников питания в которых каждая пара от одной фирмы-изготовителя была соединена последовательно и нагружена на одну из 12-ти одинаковых ламп накаливания 2.5 В 0.15 А. соединен с выходом. Каждый вход 12-ти канального коммутатора был соединен с нагруженной парой ИП, а его выход - с электронным вольтметром. Лампы накаливания 2.5 В 0.15 А сопротивлением 2.5 Ом обычно используются в карманных электрических фонарях.

    В ходе испытаний ИП коммутатор поочередно через заданный интервал времени подключался к каждой из 12-ти нагруженных пар (3 В) ИП, а вольтметр измерял напряжение на ней.

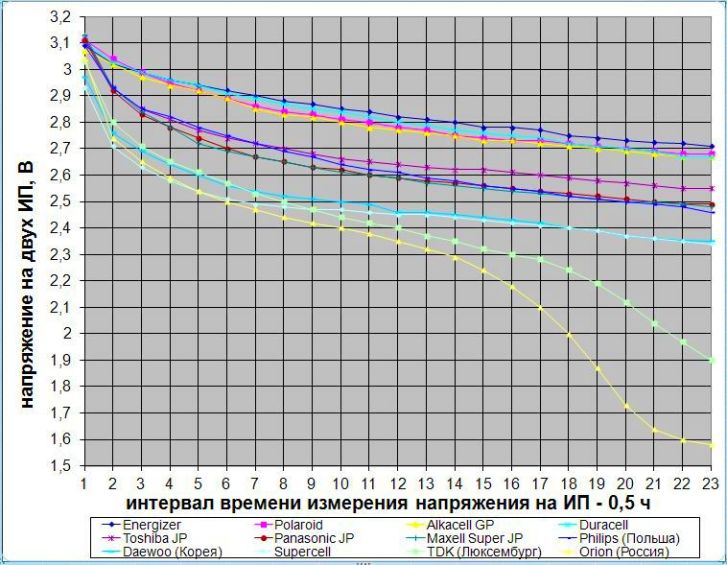

2. РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ИСТОЧНИКОВ ПИТАНИЯ



Из таблицы видно, что по своей электрической емкости ИП распределились (в сторону убывания емкости) следующим образом:

1.Energizer, 2.Polaroid, 3.Alkacell GP, 4.Duracell, 5.Toshiba JP, 6.Panasonic JP, 7.Maxell Super JP, 8.Philips (пр-во Польша), 9.Daewoo (Корея), 10. Supercell, 11.TDK (Люксембург), 12. Orion (Россия).

    В силу существующего разброса электрической емкости серийных ИП, следует учитывать, что проведенные измерения имеют некоторую погрешность. Увеличение времени восстановления /отдыха/ после отключения нагрузки способствует росту остаточной электрической емкости элементов питания.

    Для быстрой проверки уже использовавшихся ранее ИП с неизвестной остаточной электрической емкостью нужно установить амперметр на предел измерения 8-10 А, замкнуть ИП через амперметр не дольше, чем на 2-3 сек. При таком кратковременном включении новый ИП отдает в нагрузку (амперметр) ток 6-8 А, а использованный или с истекшим сроком хранения - до 1-2 А.

    Тем не менее, в случае необходимости ИП с пониженной емкостью можно использовать в аппаратуре с малым энергопотреблением, например, в микрорадиоприемниках, электронных часах, и т.д.

3. КРАТКИЕ ВЫВОДЫ

1.       Испытания показали, что первые 4 типа источников питания обладают наибольшей из испытанных электрической емкостью. Следующая группа из 4 типов имеет среднюю величину емкости.

2.       Первые 4 типа элементов питания восстанавливают ~40% своей исходной электрической емкости после 7-ми часового отключения от нагрузки.

3.       Вторые 4 типа - восстанавливают ~50%, а последние 4 типа - ~60% своей первоначальной электрической емкости.



            Дата: 20.05.98 г.
